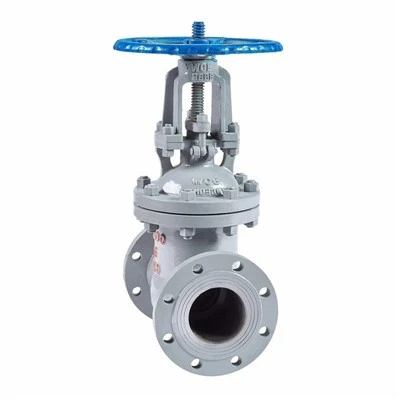

Klassi 300 valatud terasest painduv kiilventiil on tööstuslik isolatsiooniventiil, mis on loodud täielikuks -avatud ja täielikult -suletud teeninduseks kriitilistes protsessi- ja torujuhtmesüsteemides. Sellel on tugev valatud terasest surve{4}}korpus, painduv kiil, väliskruvi ja ikkega (OS&Y) tõusev vars ning poltidega kapoti disain.
Spetsifikatsioonide kiire kokkuvõte
|
Funktsioon |
Üksikasjad |
|
Surve klass |
ASME klass 300 |
|
Nominaalsuuruse vahemik |
2 tolli kuni 36 tolli (DN50 kuni DN900) |
|
Disainistandardid |
API 600, ASME B16.34 |
|
Testimisstandardid |
API 598, ISO 5208 |
|
Lõpetage ühendused |
Äärikuga RF/RTJ (ASME B16.5), põkk{1}}keevitus (ASME B16.25) |
|
Varre ja kapoti tüüp |
Tõusev vars, OS&Y, poltidega kapott |
|
Toimimisvalikud |
Käsiratas, koonusülekanne, elektriline, pneumaatiline, hüdrauliline |
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Toote tüüp |
Valatud terasest painduv kiiluvärav |
|
Surve klass |
ASME klass 300 |
|
Ehitus |
Poltidega kapotikate, mehaaniliselt kinnitatud |
|
Värav / ketas |
Paindlik kiil (üks{0}}osa keskse lõikega) |
|
Tüve paigutus |
Väline kruvi ja ike (OS&Y), tõusev vars |
|
Istumissüsteem |
Metallist-metalliks-(valikuline Stellite 6 või kõvakattega ülekate) |
|
Kere ja kapoti materjal |
WCB, LCC, CF8, CF8M, WC6, WC9 (või vastavalt teenuse spetsifikatsioonile) |
|
Lõpetage ühendused |
Tõstetud nägu (RF), rõngas{0}}tüüpi liitmik (RTJ), põkk-keevis (BW) |
|
Mõõtmete standardid |
Näost-näkku-näkku: ASME B16.10; Äärik: ASME B16.5; BWD: ASME B16.25 |
|
Disain ja testimine |
Disain: API 600 / ASME B16.34; Testimine: API 598 |
|
Toimimisvalikud |
Käsiratas, käigukast, elektriline ajam, pneumaatiline ajam |
|
Spetsiaalsed teenindusvalikud |
NACE MR0175 / ISO 15156 (hapugaas/H2S), krüogeenne, kõrge temperatuur |
Põhifunktsioonid ja disaini eelised
Paindlik kiilu konstruktsioon:Üheosalisel-väraval on kontrollitud paindlikkus, mis talub soojuspaisumist, mehaanilist pinget ja kere väikest deformatsiooni ilma kleepumise või kinnitumiseta.
Materjali valikud:Korpuse ja kapoti materjalide hulka kuuluvad süsinikteras (WCB, WCC), madalatemperatuuriline teras (LCC, LCB), roostevaba teras (CF8, CF8M) ja legeerteras (WC6, WC9), mis sobivad protsessikeskkonnaga.
Tõusev tüvi ja OS&Y:Varre väliskeermed takistavad kokkupuudet protsessivedelikega, kaitstes keermeid erosiooni/korrosiooni eest, andes operaatoritele selge visuaalse näidiku klapi asendist.
Poltidega kapotikate:Tagab töökindla rõhu piiramise koos kontrollitud tihendi kokkusurumisega, võimaldades hoolduseks lihtsat juurdepääsu.
Kõvakattega istmed:Valikuline istme- ja kiilupindade stellite või sulami kõvakate tagab suure kulumiskindluse, erosiooni ja abrasiivse voolu.
Rakenduste ja meedia ühilduvus
Nafta ja gaasi käigukast:Torujuhtme isoleerimine, gaasitöötlemistehased ja haputeenuste rakendused, mis vastavad standardile NACE MR0175 / ISO 15156 märgade H2S-keskkondade jaoks.
Nafta rafineerimine:Hüdrokrakkerid, destilleerimisseadmed, katalüütilised reformijad ja rasked töötlemata töötlemisliinid.
Naftakeemia töötlemine:Kemikaalide tarnepead, etüleenitehased ja kommunaalteenused, mis nõuavad usaldusväärset klassi 300 isolatsiooni.
Elektritootmine:Põhiauru, toite-vee, lisaauru ja tööstusliku katla isolatsioon.
Protsessi torustik:Täieliku-voolu isolatsioonisüsteemid, kus on vaja minimaalset rõhulangust ja madalat voolu turbulentsi.
Kvaliteedi tagamine ja ülevaatus
Valamine ja jälgitavus:100% soojus{1}}arvu jälgitavus materjalitesti aruanneteni (MTR-id vastavalt EN 10204 3.1). Mittepurustav kontroll (RT, MT, PT) on saadaval nõudmisel.
Täppistöötlus:CNC-töötlus istmepindadel, varre keermetel ja äärikupindadel tagab väikese töömomendi ja täpse joonduse.
API 598 tehase testimine:Sisaldab Shelli hüdrostaatilise testi (1,5-kordne nimirõhk), kõrge{1}}survekatset (1,1-kordne nimirõhk) ja madala-rõhuga istmetesti.
Tehnilised valikud ja kohandamine
Käiturlahendused, sealhulgas käigukastid, ISO 5210 kinnituspadjad, elektrilised, pneumaatilised või hüdraulilised ajamid.
Pikendatud vars või pikendatud kapott krüogeenseks või maa-aluseks teeninduseks.
Tehases{0}}paigaldatud möödavoolutorud ja korpuse äravoolukorgid.
Spetsiaalsed pinnakatted, sealhulgas epoksü-, polüuretaan- või merevärvisüsteemid.
KKK
K: Milleks kasutatakse klassi 300 valatud terasest painduvat kiilventiili?
V: See on mõeldud täielikult -avatud või täielikult-suletud vedeliku isoleerimiseks keskmise- kuni-kõrgsurvega tööstuslikes torusüsteemides, pakkudes selget vooluteed minimaalse rõhulangusega, kui see on täielikult avatud.
K: Kas ASME klass 300 on võrdne 300 psi töörõhuga?
V: Ei. Klass 300 on standardne rõhuklass ASME B16.34 alusel. Tegelik lubatud töörõhk on ümbritseva õhu temperatuuril oluliselt kõrgem kui 300 psi (näiteks A216 WCB on ümbritseva õhu temperatuuril umbes 740 psig) ja väheneb töötemperatuuri tõustes.
K: Mis on painduva kiilu eelis tugeva kiilu ees?
V: Painduval kiilul on keskne pilu, mis pakub istmele kerget paindlikkust. See hoiab ära termilise sidumise (kleepumise) kiirete temperatuurimuutuste ajal ja säilitab mõlema istmepinna tiheda kontakti.
K: Kas seda ventiili saab kasutada hapugaasi (H2S) teenindamiseks?
V: Jah. Hapuõli ja gaasi teenindamiseks võib ventiili korpuse, kapoti ja siseviimistlusmaterjalid määratleda vastavalt NACE MR0175 / ISO 15156 standarditele, et need oleksid vastupidavad sulfiidpinge pragunemisele.
K: Milline kvaliteedidokumentatsioon on ventiiliga kaasas?
V: Standardsaadetised hõlmavad EN 10204 3.1 materjalitesti aruandeid (MTR), survetesti sertifikaate API 598 kohta ja vastavussertifikaati (COC). Kolmanda osapoole-ülevaatusaruanded (SGS, BV, TUV) on saadaval nõudmisel.
