Kõvatihelise roostevabast terasest ameerika standard tõusev varrevärava klapp
Toote sissejuhatus
Kõvade roostevabast terasest ameerika standardne tõusev varrevärava klapp on konstrueeritud kõrgtemperatuuri, kõrgsurve ja abrasiivse söötme jaoks ., millel on kõik -304/316 roostevabast terasest kere, stelliidiga kaetud kiilukettad ja paljastatud STEM-i õlitatav 34, 34, 8, 8, {8, {8, {8, {8, {8, {8, {8, {8, {8, {8, {8,} Tööstusharud . töötab alates -29 kraadi kuni 425 kraadini PN40/ANSI 300 rõhu korral toetab see DN {50- DN600 torustikku täis- ja kahesuunalist tihendamist.
Toote eelised
- Äärmuslik seisund Vastupidavus: talub krüogeenset (-29 kraadi) kõrgtemperatuuriga (425 kraadi), sealhulgas auru ja liivane toornafta .
- lekkevaba ohutus: metalli kõvatihend välistab sisemise lekke; API 600- nõuetele vastav STEM -kujundus takistab puhumist .
-sujuv integreerimine: ASME B16 . 10 näost näkku mõõtmed tagavad otsese ühilduvuse ANSI torujuhtmetega.
-Elutsüklimajandus: suurem või võrdne 10- aasta hooldusvaba teenusega (mitteabrasiivne meedium) vähendab kogu omandikulu .
Tooteomadused
Metallist kõvakett
Stelliitide ülekatte (suurem või võrdne HRC45-ga) kettale/istmele peab vastu hõõrdumisele ja oksüdatsioonile, pakkudes 5x pikemat eluiga kui pehme istmega ventiilid .
01
Asme tõusev vars
Paljastatud varreniidid valikulise 2CR13 (nikliga plaaditud), 304 või 316 varrega takistavad varjatud korrosiooni .
02
Kahesuunaline pitseerimine
Kiiluketas saavutab API 598 IV klassi pitseerimise metallist metallist kontakti ja rõhuga sulguriga .
03
Madal pöördemomendi töö
Trapetsikuju ja rasva soonega pronksmutter vähendab käsitsi pöördemomenti 30%.
04
Põlluhaldur
Poltidega kapott võimaldab realiseerimist (grafiit +304 traat) asendada ilma klapi eemaldamiseta .
05
|

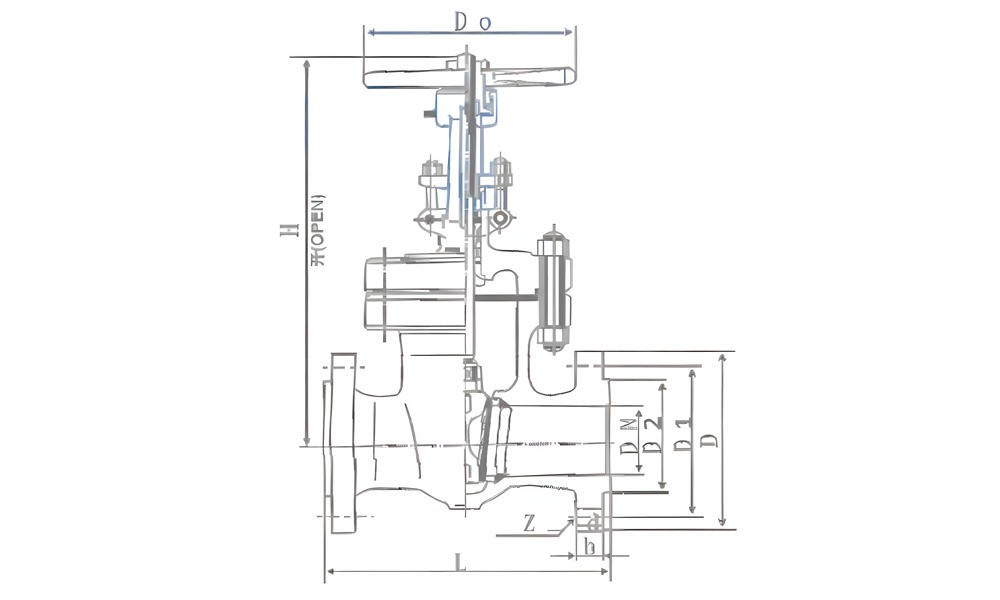

Tüüp |
Suurus (mm) |
Mõõde (MM) |
||||||||
|
Toll |
Dn |
L |
D |
D1 |
D2 |
b |
Z-Ød |
H |
D0 |
|
|
Z40H -150 lb Z40W -150 lb Z40y -150 lb
Z540H -150 lb Z540W -150 lb Z40y -150 lb
Z940H -150 lb Z940W -150 lb Z940Y -150 lb |
1/2" |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-Ø15 |
180 |
120 |
|
1/4" |
20 |
117 |
98 |
70 |
43 |
12 |
4-Ø15 |
185 |
120 |
|
|
1" |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-Ø15 |
225 |
140 |
|
|
1 1/4" |
32 |
140 |
117 |
89 |
64 |
13 |
4-Ø15 |
245 |
160 |
|
|
1 1/2" |
40 |
165 |
127 |
98.6 |
73.2 |
15 |
4-Ø15 |
310 |
180 |
|
|
2" |
50 |
178 |
152 |
120.7 |
92 |
16 |
4-Ø19 |
335 |
200 |
|
|
2 1/2" |
65 |
190 |
177.8 |
139.7 |
104.7 |
18 |
4-Ø19 |
350 |
220 |
|
|
3" |
80 |
203 |
190.5 |
152.4 |
127 |
19 |
4-Ø19 |
420 |
240 |
|
|
4" |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-Ø19 |
485 |
280 |
|
|
5" |
125 |
254 |
254 |
216 |
185.7 |
26 |
8-Ø22 |
515 |
300 |
|
|
6" |
150 |
267 |
279 |
241.3 |
216 |
26 |
8-Ø22 |
565 |
320 |
|
|
8" |
200 |
292 |
343 |
298.5 |
270 |
29 |
8-Ø22 |
760 |
400 |
|
|
10" |
250 |
330 |
406 |
362 |
324 |
31 |
12-Ø25 |
950 |
450 |
|
|
12" |
300 |
356 |
483 |
432 |
381 |
21 |
12-Ø25 |
1075 |
500 |
|
|
14" |
350 |
381 |
533 |
476.3 |
413 |
35 |
12-Ø29 |
1160 |
500 |
|
|
16" |
400 |
406 |
597 |
540 |
470 |
37 |
16-Ø29 |
1345 |
550 |
|
|
18" |
450 |
432 |
635 |
578 |
533.4 |
40 |
16-Ø32 |
1450 |
550 |
|
|
20" |
500 |
457 |
698.5 |
635 |
584 |
43 |
20-Ø32 |
1600 |
600 |
|
|
24" |
600 |
508 |
813 |
749.3 |
692 |
48 |
20-Ø35 |
1720 |
650 |
|
|
26" |
650 |
559 |
870 |
806 |
749.5 |
69 |
24-Ø35 |
1820 |
650 |
|
|
28" |
700 |
610 |
927 |
863 |
800 |
72 |
28-Ø35 |
2000 |
700 |
|
|
30" |
750 |
610 |
984 |
914.4 |
857 |
75 |
28-Ø35 |
2200 |
700 |
|
|
32" |
800 |
660 |
1060.5 |
978 |
914.4 |
81 |
28-Ø42 |
2400 |
750 |
|
|
36" |
900 |
711 |
1168 |
1086 |
1022.4 |
91 |
32-Ø42 |
2600 |
800 |
|
Tehnilised parameetrid
|
Suurus |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Töösurve |
16bar |
10bar |
|
Kest |
24bar |
15bar |
|
Plomm |
18bar |
11bar |
|
Töötemperatuur |
-45 kraad ~ +150 kraad |
|
|
Töökeskkond |
Ballasti ja pilsisüsteemi keemilise töötlemise magestamise taimed |
|
|
Juhtimismeetod |
Käekangi ussi käik elektriline pneumaatiline |
|
Täitevstandardid
|
Kujundusstandard |
EN 593, MSS SP67, API 609, BS 5155 |
|
Kontroll- ja testimine |
API 598, ISO 5208, EN 12266 |
|
Lõppstandard |
ANSI B16.1 Cl . 125 lb & b16.5 cl . 150 lb |
|
Kui 2129 tabel D&E |
|
|
BS 10 tabel D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 /2210 (5K ja 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa c207 |
|
|
SABS 1123 tabel 1000/3 ja tabel 1600/3 |
|
|
Näost näkku |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Ülemine äärik |
ISO 5211 |
