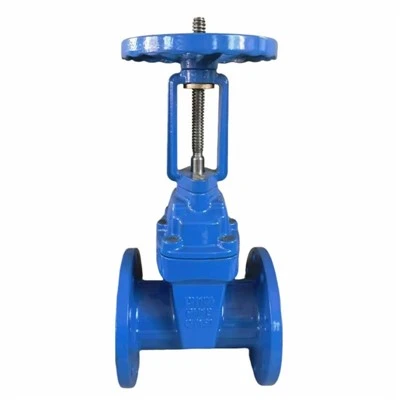

Madala temperatuuriga valatud terasest tõmbeventiil on tööstuslik eraldusventiil, mis on loodud spetsiaalselt torusüsteemide jaoks, mis töötavad miinus{0}}nulli töötingimustes. Kasutades kõigi primaarrõhku -hoidvate komponentide jaoks madalat -temperatuuri-valuterast, on see ventiil konfigureeritud vastavalt nimisuurusele, rõhuklassile, minimaalsele projekteeritud temperatuurile, protsessikeskkonnale, otsaühendustele, trimmimaterjalidele ja projekti testimise spetsifikatsioonidele.
Põhiomadused
Madala-temperatuuriga terasest korpus:ASTM A352 LCB või LCC materjalid tagavad konstruktsiooni terviklikkuse ja vastupidavuse rabedatele purunemistele miinus-töötingimustes.
Täielik-pordi eraldamise funktsioon:Kiilvärav liigub läbipääsu avamiseks või sulgemiseks vertikaalselt. Täielikult avatuna tagab see sirge-voolutee minimaalse rõhulangusega.
Tõusva varre kujundus:Kinnitab visuaalselt klapi asendi, hoides samal ajal varre keermed kontrollimiseks ja määrimiseks avatud.
Poltidega kapoti konstruktsioon:Hõlbustab põlluhooldust ja sisemist juurdepääsu. Tihendid ja poltide materjalid valitakse vastavalt konkreetsele rõhu- ja temperatuuriklassile.
Mõjutesti kontrollimine:Sisaldab Charpy V{0}}notch löögikatset, et tõestada materjali sitkust kindlaksmääratud katsetemperatuuridel.
Paindlikud otsaühendused:Vastavalt projekti spetsifikatsioonidele on saadaval tõstetud näo (RF), rõngas-tüüpi liite (RTJ) äärikute või põkk-keevis (BW) otstega.
Tehnilised andmed
|
Parameeter |
Tüüpiline spetsifikatsioon |
|
Toote tüüp |
Madala temperatuuriga valatud terasest väravaklapp |
|
Teenindus |
Tööstusliku vedeliku isolatsioon miinus- |
|
Kere / kapoti materjal |
ASTM A352 LCB / LCC (või projekti{1}}määratud hinne) |
|
Nominaalsuurus |
NPS 2" - 36" (DN50 - DN900) |
|
Surve reiting |
ASME klass 150 - 1500 (PN16 - PN250) |
|
Tüve tüüp |
Tõusev vars |
|
Kapoti tüüp |
Poltidega kapotikate |
|
Värava tüüp |
Paindlik või tahke kiilvärav |
|
Lõpeta ühendus |
RF, RTJ äärik või põkk{0}}keevitus (BW) |
|
Disaini standard |
API 600 / ASME B16.34 |
|
Näost-näkku-standardne |
ASME B16.10 |
|
Ääriku mõõtmed |
ASME B16.5 / ASME B16.47 |
|
Surve testimise standard |
API 598 või EN 12266-1 |
|
Mõju testimine |
Charpy V{0}}Sälk vastavalt ASTM A352 / projekti spetsifikatsioonile |
|
Toimimismeetod |
Käsiratas, koonusülekanne, elektriline või pneumaatiline ajam |
|
Dokumentatsioon |
MTC (EN 10204 3.1 / 3.2), rõhu- ja löögitesti aruanded |
Materjali valiku juhised
Materjali valik on kriitiline, kui määratakse valatud terasest tõmbeventiil madalam{0}}nullteenuse jaoks. ASTM A352 hõlmab süsinikku ja -madala legeerterasest valandeid, mis on ette nähtud madalal -temperatuuril rõhul{5}}sisaldavate osade jaoks.
Hinnete valik sõltub:
- Minimaalsed projekteerimistemperatuuri piirid
- Rõhu{0}}temperatuuri reitingu nõuded
- Töötlemiskeskkonna söövitavus
- Nõutav Charpy löögikatse temperatuur
Madala-temperatuuri teenus ei ole üks üldine temperatuurikategooria. -29 kraadiga klapp ei sobi -100 kraadi tööks.
Ehitus ja komponendid
Valatud terasest korpus ja kapott:Raske-seinakujundus, mis on ehitatud nii, et see talub joonpingeid ja termilist šokki miinus-nulltoimingute ajal.
Kiiluvärav ja istmed:Täpselt{0}}töödeldud istmepinnad koos valikulise Stellite'i kõva-kattega, mis tagab tiheda-sulgumise ja minimeerib istme kulumist.
Vars ja pakkimissüsteem:Sile lihvitud varre viimistlus, mis on ühendatud madala -hõõrdumisega, temperatuuri-kindla grafiitkattega, et leevendada varre leket.
Lõpeta ühendused:Täppis-töödeldud tõstetud esikülg (RF), rõngasliide (RTJ) või põkk{1}}keevitus (BW) otsad, mis vastavad standardile ASME B16.5 või ASME B16.25.
Käivitusvalikud:Konfigureeritav käsitsi käsirataste, käigukastide või automatiseeritud süsteemide elektriliste/pneumaatiliste ajamite abil.
Tüüpilised rakendused
LNG ja maagaasi töötlemine:Valitud isolatsioonipunktid gaasitöötlus- ja transporditorustikes.
LPG ja jahutatud süsivesinikud:Propaani, butaani või etüleeni käitlevad hoiu- ja ülekandesüsteemid.
Naftakeemiatehased:Protsessiüksused, mis töötavad madala-keskkonna või miinus{1}}vedeliku tingimustes.
Külma{0}}kliima torujuhtmed:Maapealne-või maetud välistorustik, mis on allutatud rasketele talvistele välistingimustele.
Tööstuslikud gaasirajatised:Gaasieraldus- ja jaotustorustik, mis töötab madalal{0}}temperatuuril.
Kvaliteedi tagamine ja ülevaatus
Kvaliteedikontroll hõlmab kogu tootmisprotsessi, et tagada toimivus miinus{0}}tingimustes.
Materjali jälgitavus:Survet{0}}hoidvad komponendid on täielikult jälgitavad EN 10204 3.1 materjalitesti sertifikaatidele.
Mittepurustav eksam (NDE):{0}Radiograafiline (RT), magnetosakeste (MT) või vedeliku läbitungimise (PT) testimine, mis viidi läbi vastavalt kvaliteedikontrolli plaanidele (QCP).
Töötlemise juhtimine:Täpne CNC-mehaaniline töötlemine tagab ASME B16.10 mõõtmete ja ääriku tolerantside range järgimise.
Mõju testimine:Charpy V{0}}Sälgu löögikatsed tehakse valupartiide puhul kindlaksmääratud katsetemperatuuridel, et kontrollida materjali sitkust.
Surve testimine:100% kesta ja istme hüdrostaatiline/pneumaatiline testimine on läbi viidud vastavalt API 598-le.
Tehnilise dokumentatsiooni pakett
(Kujutise soovituslik asukoht: ET 10204 3.1 MTC / ülevaatusaruande näidis)
Iga saadetis sisaldab standardset dokumentatsioonipaketti:
Materjali testimise sertifikaat (MTC vastavalt EN 10204 3.1 / 3.2)
Hüdrostaatilise ja pneumaatilise rõhu testimise aruanded
Charpy V{0}}notch mõjutesti aruanne
-Mittepurustavate uuringute (NDE) aruanded (kui see on määratud)
Üldise paigutuse (GA) joonised ja ventiilide andmelehed
Vastavussertifikaat
KKK
K: Millist materjali kasutatakse tavaliselt madalal temperatuuril{0}}valatud terasest ventiilide jaoks?
V: ASTM A352 klassi LCB ja LCC on kõige levinumad valumaterjalid. LCB sobib tavaliselt kuni -46 kraadini (-50 kraadi F), samal ajal kui LCC valitakse kõrgemate rõhuklasside ja miinuskraadide jaoks, mis nõuavad suuremat tugevust ja sitkust.
K: Kas standardne ASTM A216 WCB ventiil võib asendada A352 LCB/LCC ventiili?
V: Ei. ASTM A216 WCB on mõeldud standardtemperatuuridele (tavaliselt kuni -29 kraadini) ja see ei garanteeri löögikindlust madalamatel miinus{5}}temperatuuridel. WCB kasutamine madalal temperatuuril ilma korraliku löögikatseta tekitab tõsise hapra murdumise ohu.
K: Mis vahe on madala{0}}temperatuuri teenusel ja krüogeensel teenusel?
V: Madala-temperatuuri teenus hõlmab miinus-temperatuure kuni -46 kraadi või -101 kraadini, kasutades madala legeeritud valuteraseid (nt LCB/LCC). Krüogeenne teenus viitab sügavatele miinuskraadidele (alla -100 kraadi, kuni -196 kraadi), mis nõuavad austeniitset roostevaba terast (nt CF8M) ja laiendatud kapoteid, et kaitsta varre tihendit.
K: Kas need ventiilid sobivad veeldatud maagaasi rakendusteks?
V: Need sobivad maagaasi ja veeldatud maagaasi rajatiste mitte-krüogeensete või madalate miinus{1}}piirkondade jaoks. Küll aga tuleb krüogeensetel temperatuuridel (-162 kraadi) vedela veeldatud maagaasi otsetorustiku jaoks määrata krüogeense laiendatud kapoti väravaventiil.
K: Millised standardid reguleerivad madala temperatuuriga{0}}väravventiilide tootmist ja testimist?
V: Peamised standardid hõlmavad API 600 (terasest väravaventiilid), ASME B16.34 (äärikuga, keermestatud ja keevitusotsaga ventiilid), ASME B16.10 (pinna---pinna mõõtmed), ASME B16.5 ja (API-valkude testimise äärikuid9) (Pipe Inspection 59).
